3. ЕЛЕКТРИЧНІ ЯВИЩА. ЕЛЕКТРИЧНИЙ СТРУМ » 40 (9)

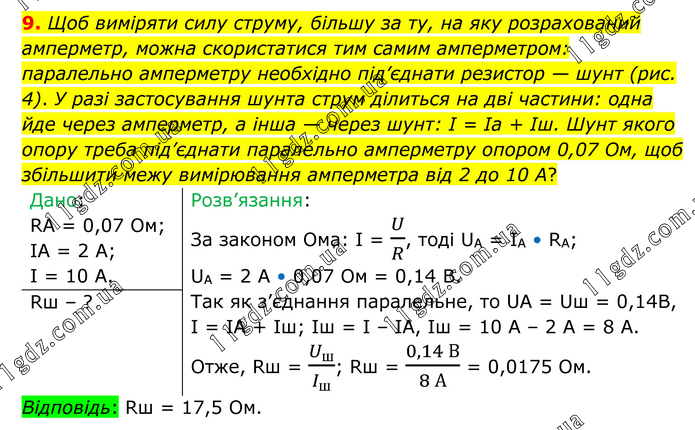

Щоб виміряти силу струму, більшу за ту, на яку розрахований амперметр, можна скористатися тим самим амперметром: паралельно амперметру необхідно під’єднати резистор — шунт (рис. 4). У разі застосування шунта струм ділиться на дві частини: одна йде через амперметр, а інша — через шунт: І = Іа + Іш. Шунт якого опору треба під’єднати паралельно амперметру опором 0,07 Ом, щоб збільшити межу вимірювання амперметра від 2 до 10 А? Дано: RA = 0,07 Ом; IA = 2 А; І = 10 А. Розв’язання: За законом Ома: I = U/R, тоді UA = IA • RA; UA = 2 A • 0,07 Ом = 0,14 В. Так як з’єднання паралельне, то UА = Uш = 0,14B, І = ІА + Іш; Іш = І – ІА, Іш = 10 А – 2 А = 8 А. Отже, Rш = U_ш/I_ш ; Rш = (0,14 В)/(8 А) = 0,0175 Ом. Rш – ? Відповідь: Rш = 17,5 Ом.
