3. ЕЛЕКТРИЧНІ ЯВИЩА. ЕЛЕКТРИЧНИЙ СТРУМ » 36 (1-2)

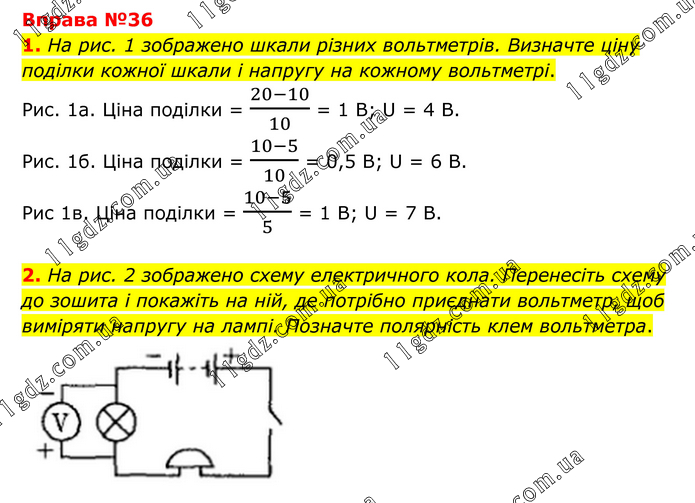

Вправа №36 1. На рис. 1 зображено шкали різних вольтметрів. Визначте ціну поділки кожної шкали і напругу на кожному вольтметрі. Рис. 1а. Ціна поділки = (20-10)/10 = 1 В; U = 4 B. Рис. 1б. Ціна поділки = (10-5)/10 = 0,5 В; U = 6 B. Рис 1в. Ціна поділки = (10-5)/5 = 1 В; U = 7 B. 2. На рис. 2 зображено схему електричного кола. Перенесіть схему до зошита і покажіть на ній, де потрібно приєднати вольтметр, щоб виміряти напругу на лампі. Позначте полярність клем вольтметра.
