3. ЕЛЕКТРИЧНІ ЯВИЩА. ЕЛЕКТРИЧНИЙ СТРУМ » 40 (2)

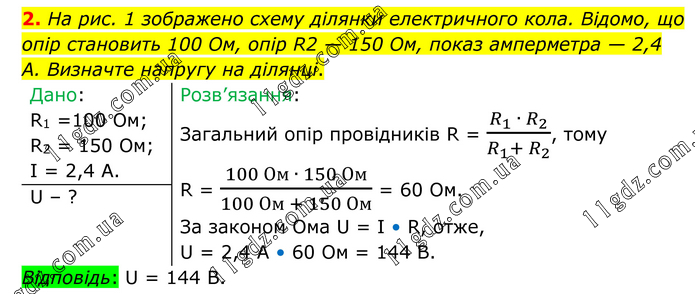

На рис. 1 зображено схему ділянки електричного кола. Відомо, що опір становить 100 Ом, опір R2 — 150 Ом, показ амперметра — 2,4 А. Визначте напругу на ділянці. Дано: R1 =100 Ом; R2 = 150 Ом; I = 2,4 А. Розв’язання: Загальний опір провідників R = (R_1 ∙ R_2)/(R_1+ R_2 ), тому R = (100 Ом ∙ 150 Ом)/(100 Ом + 150 Ом) = 60 Ом. За законом Ома U = I • R, отже, U = 2,4 А • 60 Ом = 144 В. U – ? Відповідь: U = 144 В.
