3. ЕЛЕКТРИЧНІ ЯВИЩА. ЕЛЕКТРИЧНИЙ СТРУМ » 39 (4)

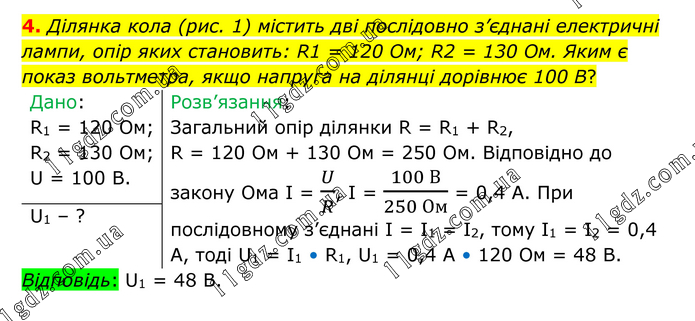

Ділянка кола (рис. 1) містить дві послідовно з’єднані електричні лампи, опір яких становить: R1 = 120 Ом; R2 = 130 Ом. Яким є показ вольтметра, якщо напруга на ділянці дорівнює 100 В? Дано: R1 = 120 Ом; R2 = 130 Ом; U = 100 В. Розв’язання: Загальний опір ділянки R = R1 + R2, R = 120 Ом + 130 Ом = 250 Ом. Відповідно до закону Ома I = U/R, I = (100 В)/(250 Ом) = 0,4 А. При послідовному з’єднані І = І1 = І2, тому І1 = І2 = 0,4 А, тоді U1 = I1 • R1, U1 = 0,4 А • 120 Ом = 48 В. U1 – ? Відповідь: U1 = 48 В.
