3. ЕЛЕКТРИЧНІ ЯВИЩА. ЕЛЕКТРИЧНИЙ СТРУМ » 40 (8)

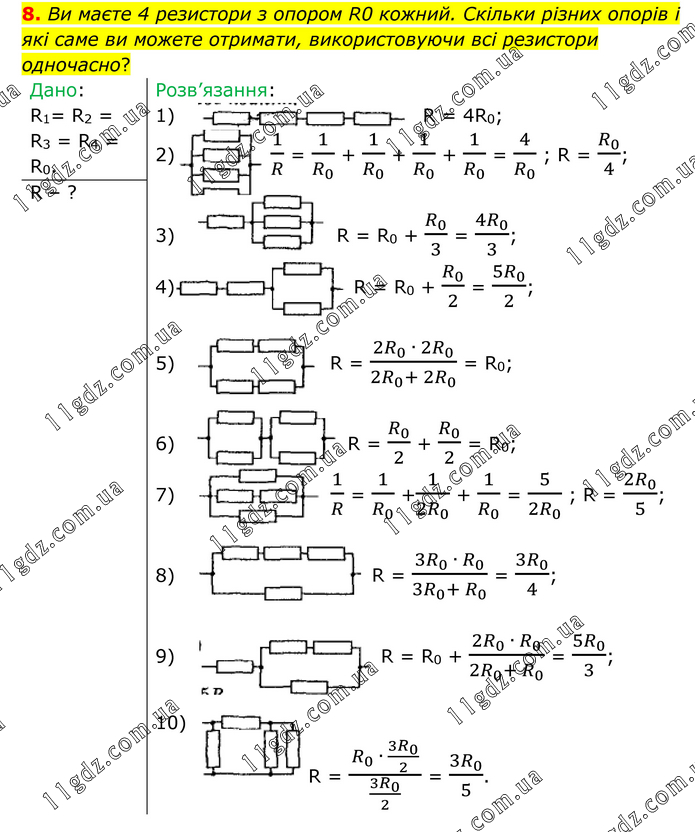

Ви маєте 4 резистори з опором R0 кожний. Скільки різних опорів і які саме ви можете отримати, використовуючи всі резистори одночасно? Дано: R1= R2 = R3 = R4 = R0. Розв’язання: 1) R = 4R0; 2) 1/R = 1/R_0 + 1/R_0 + 1/R_0 + 1/R_0 = 4/R_0 ; R = R_0/4; 3) R = R0 + R_0/3 = 〖4R〗_0/3; 4) R = R0 + R_0/2 = 〖5R〗_0/2; 5) R = (〖2R〗_0 ∙ 〖2R〗_0)/(〖2R〗_0+ 〖2R〗_0 ) = R0; 6) R = R_0/2 + R_0/2 = R0; 7) 1/R = 1/R_0 +1/〖2R〗_0 + 1/R_0 = 5/〖2R〗_0 ; R = 〖2R〗_0/5; 8) R = (〖3R〗_0 ∙ R_0)/(〖3R〗_0+ R_0 ) = 〖3R〗_0/4; 9) R = R0 + (〖2R〗_0 ∙ R_0)/(〖2R〗_0+ R_0 ) = 〖5R〗_0/3; 10) R = (R_0 ∙ 〖3R〗_0/2)/(〖3R〗_0/2) = 〖3R〗_0/5.
