9. Щоб виміряти силу струму, більшу за ту, на яку розрахований амперметр, можна скористатися тим самим амперметром: паралельно… — ГДЗ Фізика 8 клас Бар'яхтар

Текстова відповідь

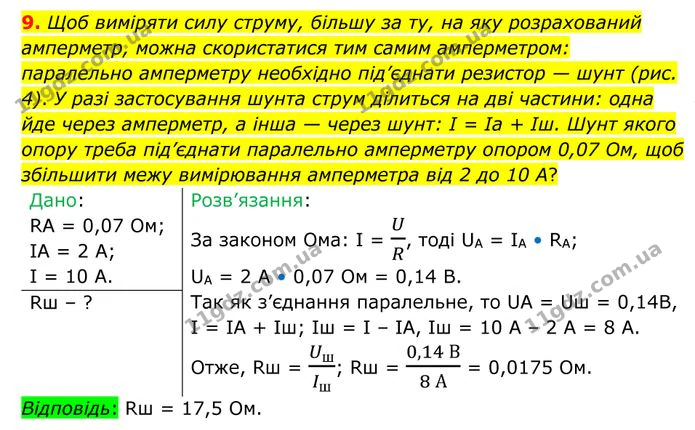

9. Щоб виміряти силу струму, більшу за ту, на яку розрахований амперметр, можна скористатися тим самим амперметром: паралельно амперметру необхідно під’єднати резистор — шунт (рис. 4). У разі застосування шунта струм ділиться на дві частини: одна йде через амперметр, а інша — через шунт: І = Іа + Іш. Шунт якого опору треба під’єднати паралельно амперметру опором 0,07 Ом, щоб збільшити межу вимірювання амперметра від 2 до 10 А?

Дано:

RA = 0,07 Ом;

IA = 2 А;

І = 10 А.

Розв’язання:

За законом Ома: I = $\frac{U}{R}$ , тоді U_A = I_A • R_A;

U_A = 2 A • 0,07 Ом = 0,14 В.

Так як з’єднання паралельне, то UА = Uш = 0,14B,

І = ІА + Іш; Іш = І – ІА, Іш = 10 А – 2 А = 8 А. Отже, Rш = $\frac{U_{ш}}{I_{ш}}$ ; Rш = $\frac{0,14\ В}{8\ А}$ = 0,0175 Ом.

Rш – ?

Відповідь: Rш = 17,5 Ом.
