Вправи: 40 (6)

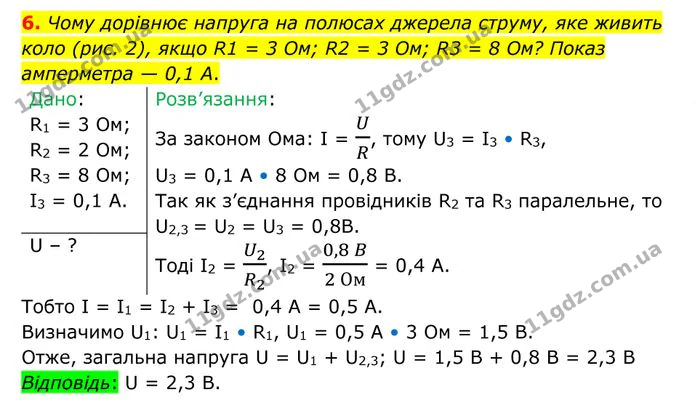

6. Чому дорівнює напруга на полюсах джерела струму, яке живить коло (рис. 2), якщо R1 = 3 Ом; R2 = 3 Ом; R3 = 8 Ом? Показ амперметра — 0,1 А.

Дано: R1 = 3 Ом; R2 = 2 Ом; R3 = 8 Ом; I3 = 0,1 А.	Розв’язання: За законом Ома: I = $\frac{U}{R}$, тому U3 = I3 • R3, U3 = 0,1 A • 8 Ом = 0,8 В. Так як з’єднання провідників R2 та R3 паралельне, то U2,3 = U2 = U3 = 0,8B. Тоді I2 = $\frac{U_{2}}{R_{2}}$, I2 = $\frac{0,8\ B}{2\ Ом}$ = 0,4 А.
U – ?

Тобто І = І₁ = І₂ + І₃ = 0,4 А = 0,5 А.

Визначимо U₁: U₁ = I₁ • R₁, U₁ = 0,5 A • 3 Ом = 1,5 В.

Отже, загальна напруга U = U₁ + U_2,3; U = 1,5 B + 0,8 B = 2,3 B.

Відповідь: U = 2,3 В.
