Завдання для самооцінювання: Стр.66 (13)

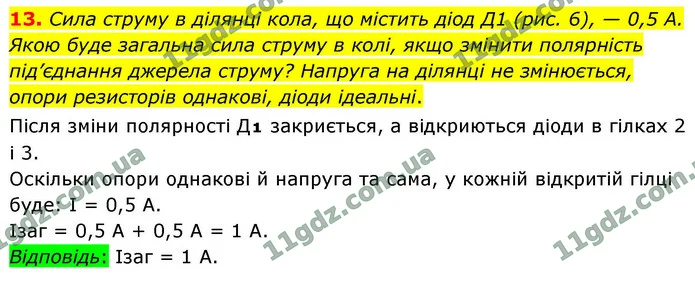

13. Сила струму в ділянці кола, що містить діод Д1 (рис. 6), — 0,5 А. Якою буде загальна сила струму в колі, якщо змінити полярність під’єднання джерела струму? Напруга на ділянці не змінюється, опори резисторів однакові, діоди ідеальні.

Після зміни полярності Д₁ закриється, а відкриються діоди в гілках 2 і 3.

Оскільки опори однакові й напруга та сама, у кожній відкритій гілці буде: I = 0,5 А.

Iзаг = 0,5 А + 0,5 А = 1 А.

Відповідь: Iзаг = 1 А.
