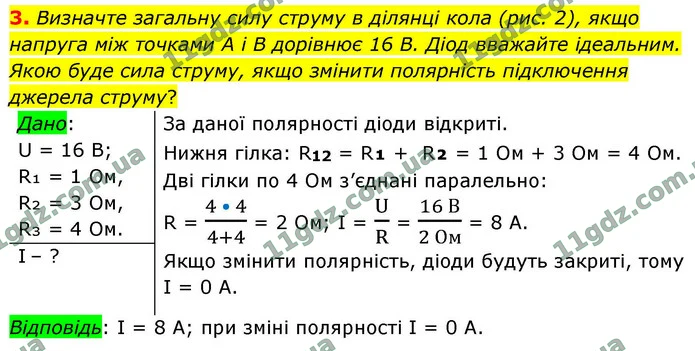

Текстова відповідь

Дано:

U = 16 В;

R₁ = 1 Ом,

R₂ = 3 Ом,

R₃ = 4 Ом.

За даної полярності діоди відкриті.

Нижня гілка: R₁₂ = R₁ + R₂ = 1 Ом + 3 Ом = 4 Ом.

Дві гілки по 4 Ом з’єднані паралельно:

R = $\frac{4 • 4}{4 + 4}$ = 2 Ом; I = $\frac{U}{R}$ = $\frac{16 В}{2 Ом}$ = 8 А.

Якщо змінити полярність, діоди будуть закриті, тому I = 0 А.

I– ?

Відповідь: I = 8 А; при зміні полярності I = 0 А.
