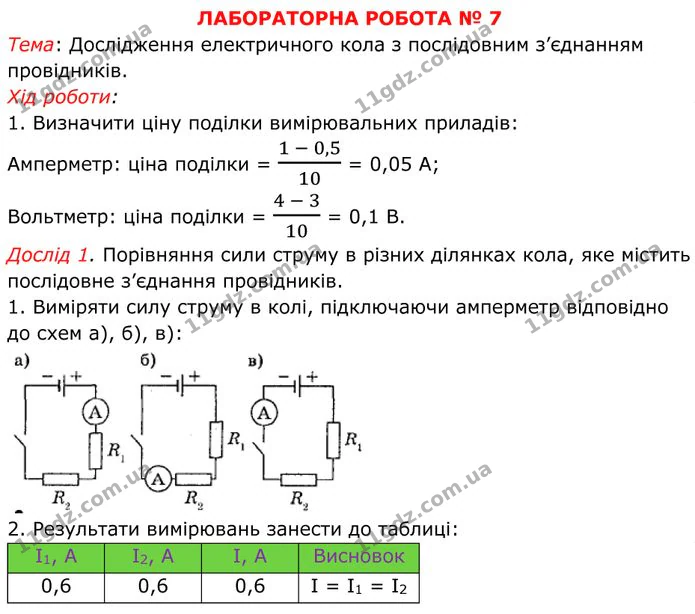

ЛАБОРАТОРНА РОБОТА № 7

Тема: Дослідження електричного кола з послідовним з’єднанням провідників.

Хід роботи:

1. Визначити ціну поділки вимірювальних приладів:

Амперметр: ціна поділки = $\frac{1\ - \ 0,5}{10}$ = 0,05 A;

Вольтметр: ціна поділки = $\frac{4\ - \ 3}{10}$ = 0,1 В.

Дослід 1. Порівняння сили струму в різних ділянках кола, яке містить послідовне з’єднання провідників.

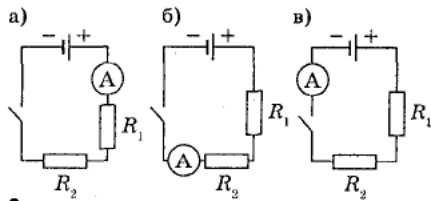

1. Виміряти силу струму в колі, підключаючи амперметр відповідно до схем а), б), в):

2. Результати вимірювань занести до таблиці:

І1, А	І2, А	І, А	Висновок
0,6	0,6	0,6	І = І1 = І2

Дослід 2. Порівняння загальної напруги на ділянці кола, яка складається з послідовно з’єднаних резисторів, і суми напруг на окремих резисторах.

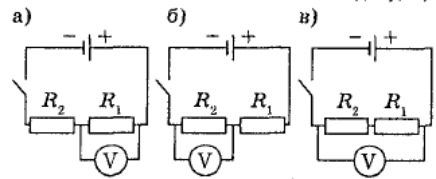

1. Виміряти напругу, підключаючи вольтметр відповідно до схем а), б), в):

2. Результати вимірювань занести до таблиці:

U1, B	U2, B	U, B	(U1 + U2), B	Висновок
1,2	2,4	3,6	3,6	U = U1 + U2

Опрацювання результатів експерименту:

1. За результатами дослідів 1 і 2 обчислити опір першого резистора (R₁), другого резистора (R₂) та опір ділянки кола, яка містить обидва резистори (R).

R₁ = $\frac{U_{1}}{I_{1}}$ = $\frac{1,2\ В}{0,6\ А}$ = 2 Ом;

R₂ = $\frac{U_{2}}{I_{2}}$ = $\frac{2,4\ В}{0,6\ А}$ = 4 Ом;

R = $\frac{U}{I}$ = $\frac{3,6\ В}{0,6\ А}$ = 6 Ом;

3. Результати обчислень занести до таблиці:

R1, Ом	R2, Ом	R, Ом	(R1 + R2), Ом	Висновок
2	4	6	6	R = R1 + R2

Висновок: на основі експерименту підтвердили, що в разі послідовного з’єднання провідників співвідношення І =I₁+ І₂; U = U₁ + U₂; R = R₁ + R₂ справджуються.

Творче завдання.

План проведення експерименту, за допомогою якого можна визначити опір резистора (R₂).

1. Скласти електричне поле за схемою та виміряти напругу U₁ на резисторі R₁

2. Відповідно до закону Ома розрахувати I₁ = $\frac{U_{1}}{R_{1}}$. При послідовному з’єднанні I = I₁ + I₂.

3. Скласти електричне коло за схемою та виміряти напругу U₂ на резисторі R₂.

4. Розрахувати опір резистора $R_{2}^{2}$. R₂ = $\frac{U_{2}}{I_{2}}$.
