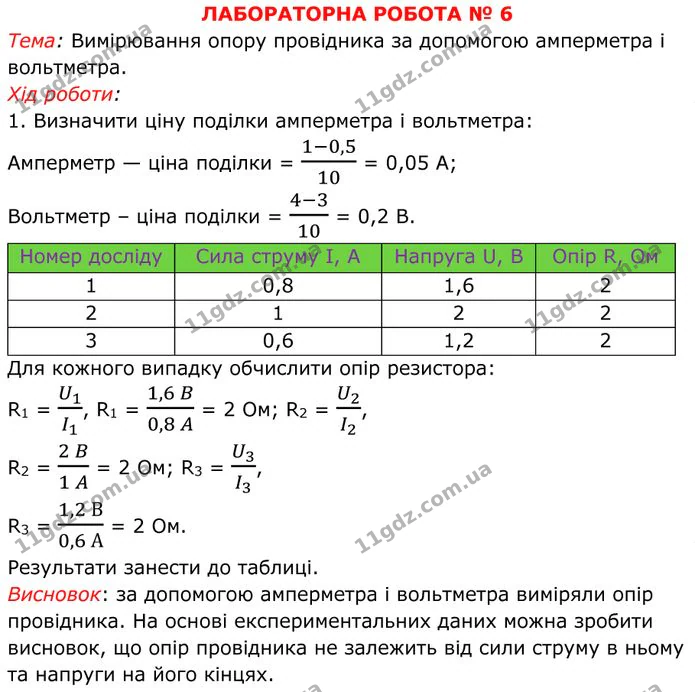

ЛАБОРАТОРНА РОБОТА № 6

Тема: Вимірювання опору провідника за допомогою амперметра і вольтметра.

Хід роботи:

1. Визначити ціну поділки амперметра і вольтметра:

Амперметр — ціна поділки = $\frac{1 - 0,5}{10}$ = 0,05 А;

Вольтметр – ціна поділки = $\frac{4 - 3}{10}$ = 0,2 В.

Номер досліду	Сила струму I, A	Напруга U, B	Опір R, Ом
1	0,8	1,6	2
2	1	2	2
3	0,6	1,2	2

Для кожного випадку обчислити опір резистора:

R₁ = $\frac{U_{1}}{I_{1}}$, R₁ = $\frac{1,6\ B}{0,8\ A}$ = 2 Ом; R₂ = $\frac{U_{2}}{I_{2}}$,

R₂ = $\frac{2\ B}{1\ A}$ = 2 Ом; R₃ = $\frac{U_{3}}{I_{3}}$,

R₃ = $\frac{1,2\ В}{0,6\ А}$ = 2 Ом.

Результати занести до таблиці.

Висновок: за допомогою амперметра і вольтметра виміряли опір провідника. На основі експериментальних даних можна зробити висновок, що опір провідника не залежить від сили струму в ньому та напруги на його кінцях.

Творче завдання:

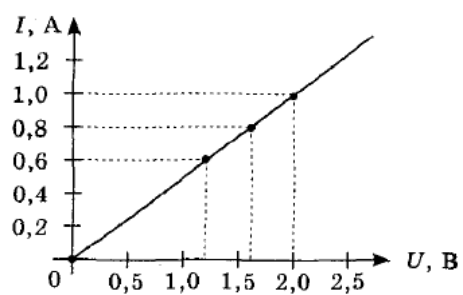

За отриманими в ході експерименту даними побудувати вольт–амперну характеристику резистора.
