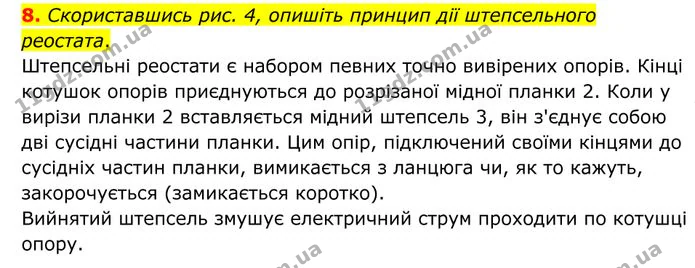

8. Скориставшись рис. 4, опишіть принцип дії штепсельного реостата.

Штепсельні реостати є набором певних точно вивірених опорів. Кінці котушок опорів приєднуються до розрізаної мідної планки 2. Коли у вирізи планки 2 вставляється мідний штепсель 3, він з'єднує собою дві сусідні частини планки. Цим опір, підключений своїми кінцями до сусідніх частин планки, вимикається з ланцюга чи, як то кажуть, закорочується (замикається коротко).

Вийнятий штепсель змушує електричний струм проходити по котушці опору.
