Завдання для самоперевірки до Розділу ІІ Частина 1 » 16

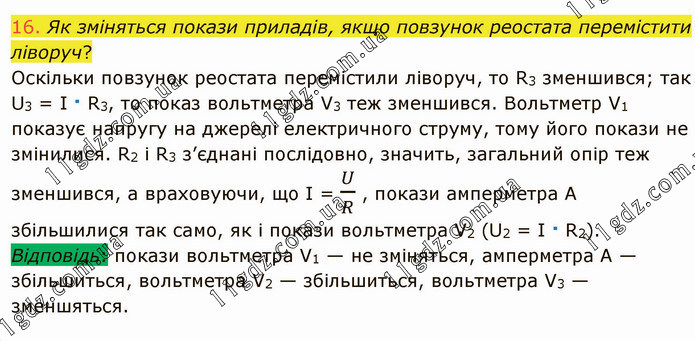

Як зміняться покази приладів, якщо повзунок реостата перемістити ліворуч? Оскільки повзунок реостата перемістили ліворуч, то R3 зменшився; так U3 = I · R3, то показ вольтметра V3 теж зменшився. Вольтметр V1 показує напругу на джерелі електричного струму, тому його покази не змінилися. R2 і R3 з’єднані послідовно, значить, загальний опір теж зменшився, а враховуючи, що I = U/R , покази амперметра А збільшилися так само, як і покази вольтметра V2 (U2 = I · R2). Відповідь: покази вольтметра V1 — не зміняться, амперметра А — збільшиться, вольтметра V2 — збільшиться, вольтметра V3 — зменшяться.
