Відповіді на Вправи: 14 (7-8)

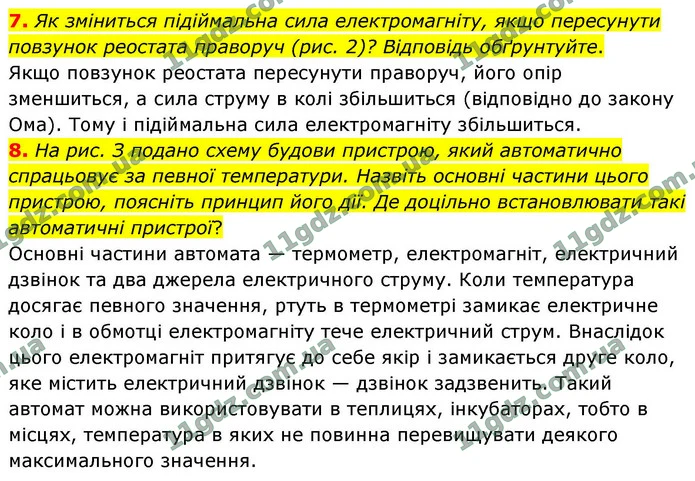

7. Як зміниться підіймальна сила електромагніту, якщо пересунути повзунок реостата праворуч (рис. 2)? Відповідь обґрунтуйте.

Якщо повзунок реостата пересунути праворуч, його опір зменшиться, а сила струму в колі збільшиться (відповідно до закону Ома). Тому і підіймальна сила електромагніту збільшиться.

8. На рис. З подано схему будови пристрою, який автоматично спрацьовує за певної температури. Назвіть основні частини цього пристрою, поясніть принцип його дії. Де доцільно встановлювати такі автоматичні пристрої?

Основні частини автомата — термометр, електромагніт, електричний дзвінок та два джерела електричного струму. Коли температура досягає певного значення, ртуть в термометрі замикає електричне коло і в обмотці електромагніту тече електричний струм. Внаслідок

цього електромагніт притягує до себе якір і замикається друге коло, яке містить електричний дзвінок — дзвінок задзвенить. Такий автомат можна використовувати в теплицях, інкубаторах, тобто в місцях, температура в яких не повинна перевищувати деякого максимального значення.
