Стор.31

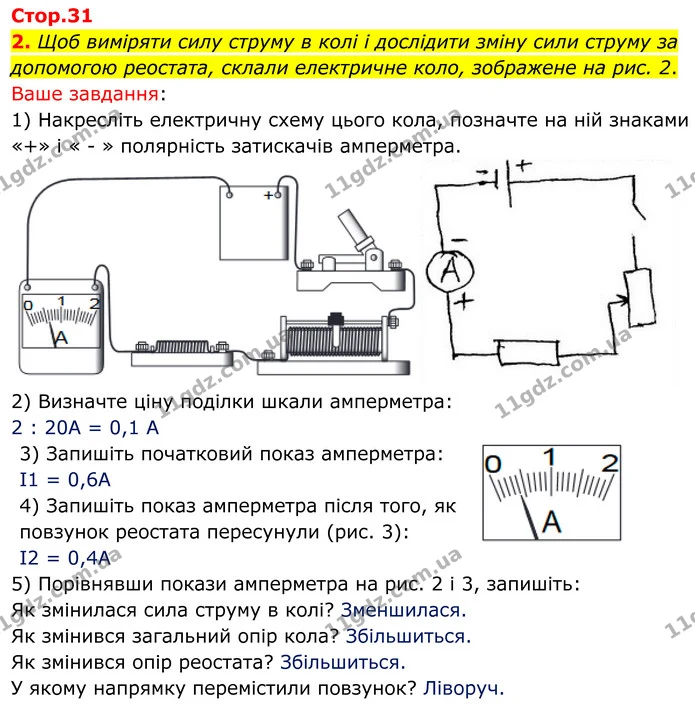

2. Щоб виміряти силу струму в колі і дослідити зміну сили струму за допомогою реостата, склали електричне коло, зображене на рис. 2.

Ваше завдання:

1) Накресліть електричну схему цього кола, позначте на ній знаками «+» і « - » полярність затискачів амперметра.

2) Визначте ціну поділки шкали амперметра:

2 : 20А = 0,1 А.

3) Запишіть початковий показ амперметра:І1 = 0,6А.4) Запишіть показ амперметра після того, як повзунок реостата пересунули (рис. 3):І2 = 0,4А.

5) Порівнявши покази амперметра на рис. 2 і 3, запишіть:

Як змінилася сила струму в колі? Зменшилася.

Як змінився загальний опір кола? Збільшиться.

Як змінився опір реостата? Збільшиться.

У якому напрямку перемістили повзунок? Ліворуч.
