Завдання для самооцінювання: Стр.274 (13)

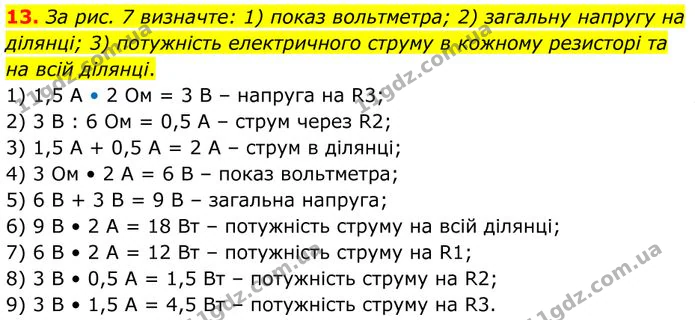

13. За рис. 7 визначте: 1) показ вольтметра; 2) загальну напругу на ділянці; 3) потужність електричного струму в кожному резисторі та на всій ділянці.

1) 1,5 А • 2 Ом = 3 В – напруга на R3;

2) 3 В : 6 Ом = 0,5 А – струм через R2;

3) 1,5 А + 0,5 А = 2 А – струм в ділянці;

4) 3 Ом • 2 А = 6 В – показ вольтметра;

5) 6 В + 3 В = 9 В – загальна напруга;

6) 9 В • 2 А = 18 Вт – потужність струму на всій ділянці;

7) 6 В • 2 А = 12 Вт – потужність струму на R1;

8) 3 В • 0,5 А = 1,5 Вт – потужність струму на R2;

9) 3 В • 1,5 А = 4,5 Вт – потужність струму на R3.
