Контрольні запитання до пораграфів: §38 (7-8)

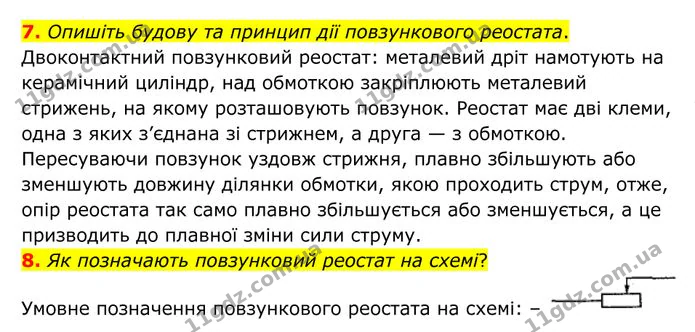

7. Опишіть будову та принцип дії повзункового реостата.

Двоконтактний повзунковий реостат: металевий дріт намотують на керамічний циліндр, над обмоткою закріплюють металевий стрижень, на якому розташовують повзунок. Реостат має дві клеми, одна з яких з’єднана зі стрижнем, а друга — з обмоткою. Пересуваючи повзунок уздовж стрижня, плавно збільшують або зменшують довжину ділянки обмотки, якою проходить струм, отже, опір реостата так само плавно збільшується або зменшується, а це призводить до плавної зміни сили струму.

8. Як позначають повзунковий реостат на схемі?

Умовне позначення повзункового реостата на схемі: –
