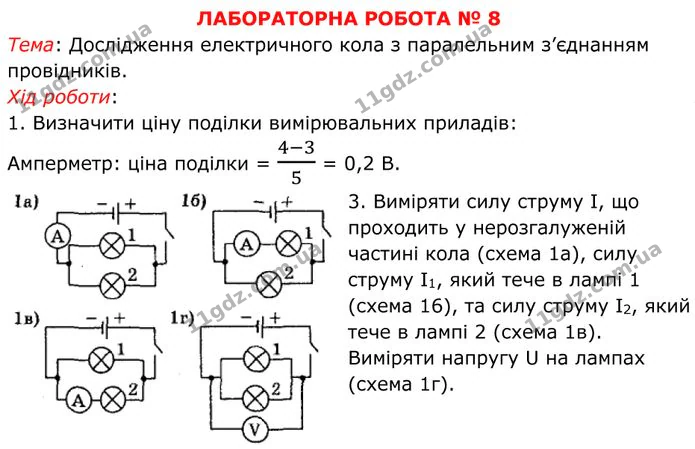

ЛАБОРАТОРНА РОБОТА № 8

Тема: Дослідження електричного кола з паралельним з’єднанням провідників.

Хід роботи:

1. Визначити ціну поділки вимірювальних приладів:

Амперметр: ціна поділки = $\frac{4 - 3}{5}$ = 0,2 В.

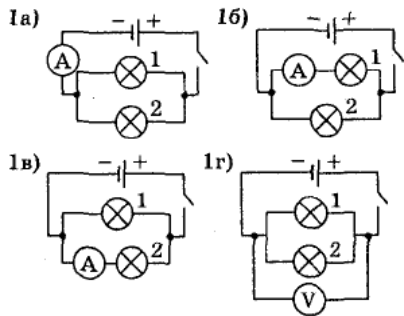

3. Виміряти силу струму І, що проходить у нерозгалуженій частині кола (схема 1а), силу струму І₁, який тече в лампі 1 (схема 16), та силу струму І₂, який тече в лампі 2 (схема 1в). Виміряти напругу U на лампах (схема 1г).

4. Результати вимірювань занести до таблиці:

I, A	I1, A	I2, A	U, B	R1, Ом	R2, Ом	R, Ом
1,1	0,5	0,6	3,6	7,2	6	3,3

5. Обчислити опір спіралі лампи 1 (R₁), лампи 2 (R₂) та опір ділянки кола, що

містить обидві лампи (R).

R₁ = $\frac{U_{1}}{I_{1}}$ = $\frac{3,6\ B}{0,5\ A}$ = 7,2 Ом;

R₂ = $\frac{U_{2}}{I_{2}}$ = $\frac{3,6\ B}{0,6\ A}$ = 6 Ом;

R = $\frac{U}{I}$ = $\frac{3,6\ B}{1,1\ \ A}$ = 3,3 Ом.

6. Висновок: експериментально перевірили, що сила струму у нерозгалуженій частині кола дорівнює сумі сил струмів у відгалуженнях, тобто I = I₁ + I₂, та довели, що загальний опір провідників, з’єднаних паралельно, менший за опір кожного з них, тобто R₁ > R та R₂ > R.

Творче завдання.

План проведення експерименту, за допомогою якого можна визначити опір резистора (R₂).

1. Скласти електричне коло за схемою та виміряти силу струму I₁ на резисторі R₁.

2. Відповідно до закону Ома розрахувати U₁ = I₁ • R. При паралельному з’єднанні U = U₁ + U₂.

3. Скласти електричне коло за схемою та виміряти силу струму І₂ на резисторі R₂.

4. Розрахувати опір резистора R₂ : R₂ = $\frac{U_{2}}{I_{2}}$.
