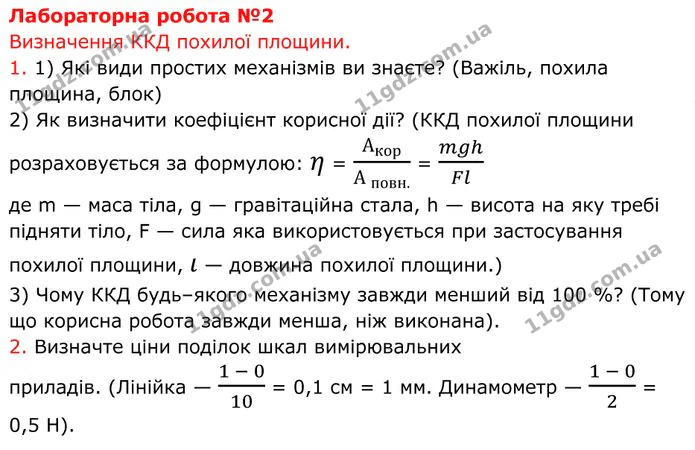

Лабораторна робота №2

Визначення ККД похилої площини.

1. 1) Які види простих механізмів ви знаєте? (Важіль, похила площина, блок)

2) Як визначити коефіцієнт корисної дії? (ККД похилої площини розраховується за формулою: $\eta$ = $\frac{А_{кор}}{{А\ }_{повн.}}$ = $\frac{mgh}{Fl}$

де m — маса тіла, g — гравітаційна стала, h — висота на яку требі підняти тіло, F — сила яка використовується при застосування похилої площини, $\iota$ — довжина похилої площини.)

3) Чому ККД будь–якого механізму завжди менший від 100 %? (Тому що корисна робота завжди менша, ніж виконана).

2. Визначте ціни поділок шкал вимірювальних

приладів. (Лінійка — $\frac{1\ - \ 0}{10}$ = 0,1 см = 1 мм. Динамометр — $\frac{1\ - \ 0}{2}$ = 0,5 Н).

3. Результати обчислень занесіть до таблиці.

Номер досліду	Вага тіла (Р, Н)	Висота похилої площини h, м	Корисна робота (Акор, Дж)	Сила тяги (F, H)	Довжина похилої площини $\iota$, м	Повна робота (Аповна, Дж)	Виграш у силі $\frac{Р}{F}$	ККД ($\eta$, %)
1	1,4	0,4	0,56	2	0,8	1,6	0,7	35
2	2,1		0,84	3		2,4	0,7	35
3	2,8		1,12	4		3,2	0,7	35

Висновок: На лабораторній роботі ми вивчили ККД похилої площини та з ’ясували, що він не залежить від ваги тіла.

Творче завдання:

З’ясуйте за допомогою експерименту, як залежить ККД похилої площини від кута її нахилу. Чому на вашу думку, змінюється ККД в разі зміни кута нахилу площини?

При збільшенні кута нахилу нашої площини до значень 45° < α < 90° збільшується синус кута, і виходить, що висота, яку переміщається предмет, збільшується. І навпаки, якщо братимемо значення кута 0° < α < 45°, то висота, на яку буде переміщатися предмет буде зменшуватися.

А це означає, що при зміні висоти змінюється потенційна енергія тіла: при збільшенні висоти h потенційна енергія зростає і відповідно ККД похилої площини зростає, а при зменшенні висоти h потенційна енергія зменшується і відповідно ККД похилої площини зменшується. Таким чином, кут нахилу впливає на ККД похилої площини.
