Вправи: 39 (5)

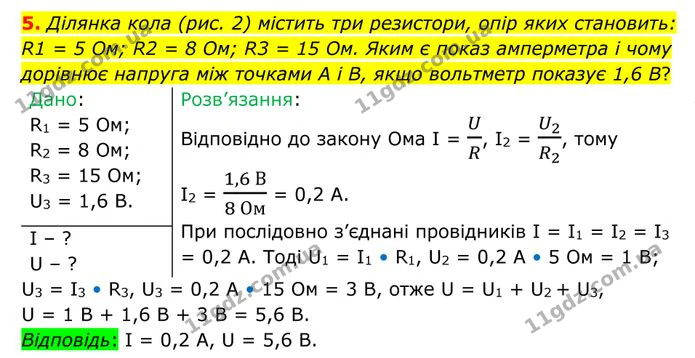

5. Ділянка кола (рис. 2) містить три резистори, опір яких становить: R1 = 5 Ом; R2 = 8 Ом; R3 = 15 Ом. Яким є показ амперметра і чому дорівнює напруга між точками A i В, якщо вольтметр показує 1,6 В?

Дано: R1 = 5 Ом; R2 = 8 Ом; R3 = 15 Ом; U3 = 1,6 В.	Розв’язання: Відповідно до закону Ома I = $\frac{U}{R}$, I2 = $\frac{U_{2}}{R_{2}}$, тому I2 = $\frac{1,6\ В}{8\ Ом}$ = 0,2 А. При послідовно з’єднані провідників І = І1 = І2 = І3 = 0,2 А. Тоді U1 = I1 • R1, U2 = 0,2 A • 5 Ом = 1 B;
I – ? U – ?

U₃ = I₃ • R₃, U₃ = 0,2 A • 15 Ом = 3 B, отже U = U₁ + U₂ + U₃,

U = 1 B + 1,6 B + 3 В = 5,6 В.

Відповідь: І = 0,2 А, U = 5,6 B.
